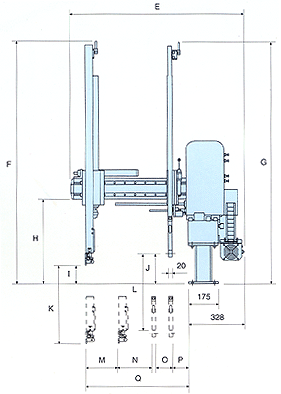

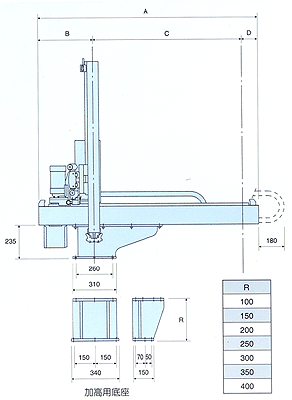

外型尺寸表

尺寸 機形	A	B	C	D	E	F	G	H	I	J	K	L	M	N (Min.)	O	P	Q (Max.)
ZT600D I	1560	390	1060	110	1015	1410	1400	495	110	175	600	650	200	130	120	95	605
ZT700D I	1720	390	1220	110	1155	1470	1460	495	110	175	700	750	200	130	120	95	745
ZT800D I	2040	390	1540	110	1255	1590	1580	495	110	175	800	850	250	130	120	95	845
ZT900D I	2040	390	1540	110	1255	1710	1700	495	110	175	900	950	250	130	120	95	845

規 格

機型	試用 成型機	電源	空氣 壓力	驅動系統	行程			空氣 消耗量	取出 重量	機械 重量
					上下	引拔	橫走
ZT600S I	60~120Ton	AC 220V 10% 50/60 Hz	5 7 (kg/cm2)	INVERTER MOTOR FOR TRAVERSE VERTICAL & CROSSWISE AIR CYLINDER	P 600	P 200	1060	23	5	190
ZT600D I	60~120Ton				P600 R650	P200 R120	1060	27	5	201
ZT700S I	120~200Ton				P 700	P200	1220	28	5	199
ZT700D I	120~200Ton				P 700 R750	P250 R120	1220	32	5	212
ZT800S I	150~250Ton				P800	P250	1540	32	5	231
ZT800D I	150~250Ton				P800 R850	P250 R120	1540	36	5	244
ZT900S I	250~350Ton				P900	P250	1540	36	5	233
ZT900D I	250~350Ton				P900 R950	P250 R120	1540	41	5	246

註: P-製品側 R-水口側 本公司產品不斷研發設計致規格有所變更時，恕不另行通知。
